Дорошев В.П.

Опыт с  волновым сопротивлением вакуума

     Волновое сопротивление вакуума определяется отношением

ρ = E/H,

 где,  E - амплитуда напряжённости электрического поля в вакууме;
 H - амплитуда напряжённости магнитного поля в вакууме;
    В системе СИ:   ρ ≈ 377 Ом.
    Проверим влияние ρ  на режим работы согласованной с ним длинной линии.
   Для этого соберём схему  Рис.1, содержащую двухпроводную длинную  линию с волновым сопротивлением Z = ρ = 377 Ом, которая  согласована на входе резистором Rг = ρ.
      Затем измерим  коэффициент бегущей  волны   Кбв для различных нагрузок  линии  Zн.
[]

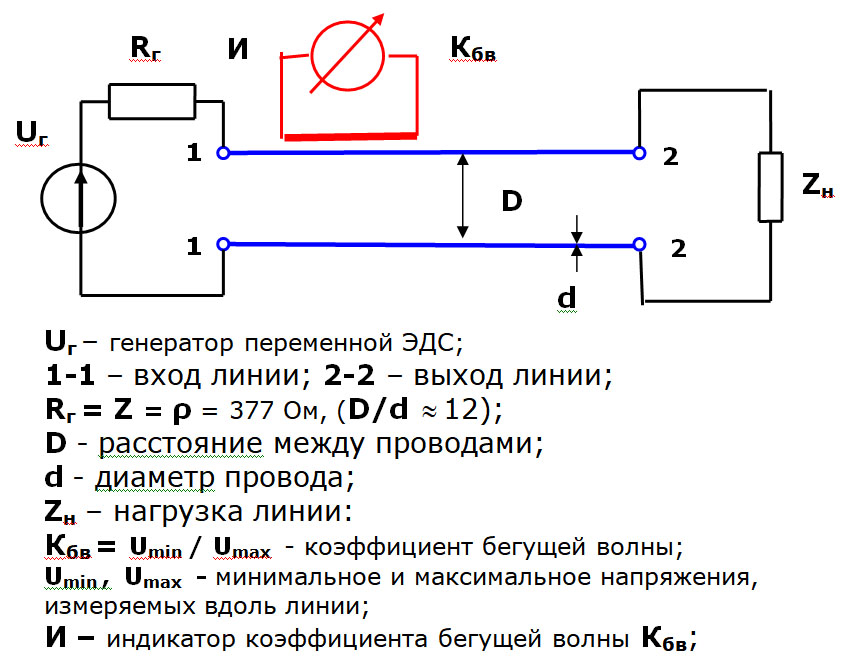

Рис.1. Схема включения двухпроводной длинной линии
    В табл.1 приведены измеренные значения Кбв для разных Zн.
                                                                                     Табл.1


No

Нагрузка

Кбв

Примечание

1

Бесконечная линия с Zн= ρ

≈1

Отражённая волна не может вернуться

2

Вакуум: Zн = R =∞

≈0

Полное отражение падающей волны

3

Zн = R = ρ = 377Ом

≈1

Отражённой волны нет

4

Согласованная антенна

≈1

Отражённой волны почти нет

     Выводы
1.Волновое сопротивление вакуума не влияет на работу длинной линии. Вакуум, "подключённый" к выходу линии проявляет себя, как бесконечное сопротивление.
2.Волновое сопротивление вакуума не может быть представлено, ни  реальным волновым сопротивлением линии, ни реальным резистором.
3.Волновое сопротивление вакуума - расчётная величина. Значение и размерность волнового сопротивления вакуума определяется выбором системы мер и скоростью света   https://ru.wikipedia.org/wiki/Волновое_сопротивление_вакуума.
4.Антенна, "отрывает" от конца длинной линии электромагнитное поле, созданное  источником, и  транслирует его в пространство в виде электромагнитной  волны.
 5.Антенна с окружающим пространством выглядит для длинной линии рассеивающим энергию резистором, поскольку  излучённая антенной волна нагревает все проводники, попавшиеся на  её пути.
