Для нарезки эталонного винта пришлось нам с герром Иваном попотеть. Сначала заготовку разметили и после, по контрольным точкам навили на цилиндрик пропитанную угольной пастой нить. Для нарезки заготовку закрепили на верстаке и сделали муфту с пропилом под резец. Надели её на винт, зажали струбциной. Таким образом, он был жёстко зафиксирован на небольшом участке и через прорез можно было делать только резьбу с правильным углом и нужной глубины. Удобно, но довольно медленно по сравнению с гребёнкой. Нарезал и снова переставляй и крепи муфту. Потребовалось больше часа чтобы нарезать один эталонный винт. Для работы с рамой копира нарезали три типа винтов, а для нарезки внутренней резьбы нужна другая рама. В ней мастер винт фиксировался и на конце имелся резец под размер болта. Так по мастер-винту нарезалась внутренняя резьба.Для гаек и болтов идеально подошла очень твёрдая древесина хурмы, всё же она из семейства эбеновых. Изделия у нас выходили толстенькие, без шляпки, поскольку её изготовление в два раза увеличивало трудозатраты. В качестве смазки использовали масло. Для закручивания болта верхнюю часть у него стачивали под четырёхгранник, а в случае, если нужно было закручивать под уровень пробовали пропил, однако, он часто расщеплял винт пополам и тогда герр Ярослав предложил выжигать по центру треугольный паз, а после зачищать его для чего сделал нам железный трёхгранник. С гайками проблем никаких: вытачиваем цилиндр, разрезаем на заготовки, высверливаем отверстие по центру, а после стамеской скалываем шесть граней.,
Где через две недели мы подобрали три размера резьбы и благодоря копиру сделали под них полноценную винтельму закрепив на ней резец через пластины деревянными винтами. К этому времени герр Павел очистил медь, а герр Ярослав получил оксид хрома, а после путём спекания его в тигле с углём феррохром. Добавка его даже в незначитеьных количества в медь значительно увеличивает её твердость и как только сплав был получен герр Ярослав использовал его для отливки по восковым моделям пустотелого винтебля или метчика, резцов и свёрл, а также внутренних винтовых накладок для винтельмы и таким образом мы смогли без проблем нарезать и гайки и винты из сухого, прочного дерева предварительно пропитав его смесью парафина и горячего мыла.
Копир Леонардо
Винтельма
Винтельма нарезка
Винтельма видео изготовления с ноля
Винтельма видео изготовления -2
Пустотелый метчик для дерева
Размеры винтов
Чертёж винтельмы
К оглавлению
Мартин.
Второй месяц пошёл, как я оказался вовлечён в непонятную историю эту и мне здесь не нравиться. Совсем. Я успел лишиться ноги и несколько раз моя жизнь висела волоске. Каждый день стоит удушающая жара и она не такая безобидная как в родном Канзасе. Почти каждую ночь сниться дом, семья. Вот и сегодня. Я маленький, лет шесть. Мать налила кружку холодного молока и я, залпом выпив его, как на крыльях бегу помогать отцу собирать созревшую хурму на нашей ферме. Она не такая как тут, упругая, ярко-оранжевого цвета и размером куда больше моего кулака и сладкая, очень сладкая, словно мармелад, с нежными тающими во рту прожилками. Наша хурма гордость семьи! Она лучшая во всём штате! Совсем не то кислое недоразумение, чем меня угостил на днях Нганго. Тьфу. Кислятина.
Несмотря на то, что мне рассказал сэр Ярослав, я всё еще надеюсь вернуться домой, я не верю, что мы в другом мире. Не верю! Но, с другой стороны, как не верить своим глазам? Здесь совсем другое небо, странные гиены, гигантские буйволы с рогами чуть ли не вдвое больше моего роста. Признаться, в тот момент, когда на меня неслось это чудовище с налитыми кровью глазами, я и вовсе не наделся остаться в живых. Только благодаря заступничеству всевышнего и сэру Ярославу, во второй раз спасшему меня от верной гибели, я здоров и в безопасности. Если бы не нога! Она постоянно болит, и если бы не напитки этого хитрого старика... Сэр Ярослав обещал, что боли скоро прекратятся и месяца через четыре, как только ткань зарубцуются и огрубеет, он сделает мне ботинок с колодкой и я смогу ходить! Ходить, без этого мерзкого, натирающего подмышку костыля!
Мои дни протекают однообразно. Утром мне приносят пучок прочёсанных волокон, которые я сначала сортирую по длине и толщине, после вытягиваю и свиваю на катушку нить. После обеда и до самого вечера занимаюсь папирусом. Поначалу с ним было не всё гладко. Когда время выдержки полосок подошло мне, прямо сюда подняли столик для формовки листов из полосок под размер. Первый слой укладывал внахлёст, второй слой - поперёк. Ничего сложного, только аккуратность. Чуть зазевался, неточно уложил полоску и лист с браком. Промывать их заново, расклеивать - мороки больше. Проблемы было ровно две. Для прокладывания листа под прессом требовалось ткань и войлок, а у нас нет ни того, ни другого. Я, конечно, ничего этого не знал, я даже понятия не имел как этот самый папирус делали, я и видел его всего один раз, в Лувре. Нам, сразу после победы дали отпуск, ох и покутили мы тогда с ребятами из шифровального отдела. Француженки... Такие нежные, страстные. Какое время было!
Так вот, сэр Ярослав предложил вместо бумаги использовать обрезанные перфорированные листы драцены. Покрытая тонким слоем растительного воска нижняя часть листа отлично для этого подходила. Вместо войлока они с сэром Иваном сделали аналог из волокон баобаба. Собрали самую мелкую труху, после как следует измельчали и добавляли туда разведенную камедь для склеивания, а потом под прессом формировали массы в листы толщиной в палец и вешали на просушку. Так что, каждый день я формирую пару бутербродов по десять листов. К вечеру их укладывали между досок, прижимая длинным, крепким рычагом с нагруженным тяжёлым бревном-прессом.
Вечерами, когда руки уже не могли держать ничего тяжелей палочки для письма, я занимался составлением словаря с Квеле. Изредка к нам присоединялся сэр Ярослав. Оказалось, что познавать тайны чужого языка крайне интересное занятие. А вот про старика могу сказать одно, он себе на уме. Хочет казаться глупей чем он есть на самом деле, при этом попросил научить меня нашей, десятичной системе счисления. Ну вот как, вообще, мог догадаться, что это цифры? Не понимаю!
Изготовление папируса
Ярослав.
Чертежи, графики, диаграммы нужно постоянно корректировать, а на такое дело глиняных табличек не напасешься, а папирус ещё в процессе. Что бы придумать. О! Возьмём на вооружение опыт древнегреческих геометров.
На заказ из молочая, на шипах собрали планшет А2, по краю которого пустили рамку. При размоле седьмой разновидности клинохлора в порошок, я обратил внимание, что у него необычный снежно-белый цвет. Его и взял за основу смешав с обычным, промытым, его немного осталось после промывки глины. Добавил раствора гуммиарабика, увлажнил и нанес ровным слоем. Прилипает хорошо, держится при наклоне, чёрточки не такие хорошие как на глине, но тоже неплохо. Для мозгового штурма, самое то. Выстругал палочку, к ней три насадки, из обломка кости, сделал плоский шпатель, для разравнивания. Готово. Только опробовать не успел, сей инструмент у меня сразу прихватизировал Мартин. Да ну и пусть, ему нужней. Как только воск очистим, я себе восковую сделаю, для занесения ценных мыслей, пока они не уплыли в дали Вселенной. На руку табличку присобачу, или на ногу, стилус. Восковый тактический планшет. Крутотень!
Не бесплатно отдал, он на следующий день изготовил за это ровный, полуметровый диск с отверстием под шпиль. Быстро сделал и вопросов глупых не задавал. Хотя чего тут непонятного, это основа для простейших из солнечных часов - экваториальных. Диск дошлифовал, отполировал, а после с помощью циркуля и угольного карандаша начертил циферблат с часами и минутами. Перпендикулярно плоскости вставил стержень, направленный на Южный полюс. Тень от него играет роль стрелки, причём шкала на циферблате равномерная, то есть, все часовые и минутные деления равны между собой. Так что теперь могу с точностью до минуты отслеживать время и поддерживать трудовую дисциплину. Час, тридцать, жара! Ну а если честно, часы первейшее дело для химии и для вычисления точки весеннего равноденствия.
Экваториальные солнечные часы
Планшет для рисования песком
К оглавлению
Ярослав.
К оглавлению
Иван Сергеевич.
Ярослав Александрович, наконец, сделал горшок литров на восемьдесят, а с ним, еще один поменьше. Он всегда так делает, запекает один в другом, чтобы, значится, и место сэкономить и разные составы шихты опробовать. А когда уж термометр сделал, так я и вовсе был готов от радости его на руках носить. Никогда не предполагал, что такое будет возможно в диких условиях!
Использовать буду рога, только из них выходит клей исключительного качества. Рога я заранее раздробил и замочил. Признать никогда таких громадных не видел!
Горшок поменьше установил внутри большого, сделал водяную баню. Тепло в горшок с клеем будет передаваться через воду и температура в нём, не поднимется выше температуры кипения. Кости буду вываривать, не доводя до кипения, примерно при восьмидесяти пяти градусах. Ни в коем случае не выше! При варке клея важно постоянное перемешивание и, само собой, для этой работы мы приспособили мешалку. Во время варки жидкую часть я сливал во второй горшок, а после выпаривал около часа до желеобразной консистенции. Полученное желе откидывал на ткань, формировал ромбики и подвешивал их сушиться под навесом, в тени.После, в первый горшок снова доливал воды до верха и вываривал заново. В воду добавили дубильный отвар из корней акации, раствор убережет от плесени и придаст клею водостойкость. Выход клея чуть больше десяти килограмм, примерно, пятую часть от веса костей. Всяческих хитростей я знаю немало. В тридцатом консультировал самого Бродсона, вместе писали справочник Кустаря. Вот, к примеру: если на одну часть клея взять столько же сахару, четверть гашеной извести и воды, сахар растворить, добавить известь, нагреть, да добавить воды, получим уникальный универсальный клей - синдетикон пригодный для склеивания дерева, металла, керамики, фарфора. Если добавим часть олифы на четыре части клея, получим водостойкий. Массу рецептов знаю, как папирусный лист сделаем, так и запишу что вспомню.
Ну, а на следующий день занялся воском. Также на водяной бане кипятил, размешивал. Во время нагревания со смесью происходит что-то, похожее на процесс кипячения молока - на поверхности образуется густая пена, которая может убежать, поэтому нужно постоянно следить. Когда я посчитал процесс завершённым, обвязал горлышко горшка тканью из баобаба в два слоя и перелил разогретый воск в другой горшок, закопанный в слегка остывшие угли. Эту хитрость не каждый знает, воск должен медленно остыть. Использовать можно не раньше, чем через сутки.
К оглавлению
Павел Петрович..
Для разных типов мельниц и замачивания глины нам пришлось налаживать производство бочек из крепкой пальмы дум, так как выдолбленные из баобаба, совершенно не годились для дробления. Я неплохо разбирался в особенностях технологии, когда-то держал в своём имении Луховское бондарную мастерскую. Корабли кораблями, а основной доход мне приносили бочонки и лён, а дело это простое только на первый взгляд. Нам гнутые клёпки не понадобились, обошлись цилиндрическими ровными формами, но даже такую упрощенную бочку, вот так за один присест не сделать, пришлось мастерить массу бондарных приспособлений и инструмента. Первым делом я подобрал бочарную траву, тот же папирус подошел отлично. Когда вы не уверены, что клепки пригнаны друг к другу с достаточной точностью, вот тут-то и выручит травушка. Но главной проблемой оказалось найти годный материал на обруч. От его качества зависит сможет ли бочка держать клёпки. В нашей мастерской для клёпок мы использовали сирень, и прежде всего я попросил Нганго набрать мне два десятка самых гибких корней и веток с разных деревьев. Из полученных образцов я обнаружил годные ветки слегка розоватого цвета, похожие по прочности и гибкости на черёмуху, которая способна сжимать и растягивать волокна. Даже засохшие ветки чутко реагируют на изменение влажности воздуха: выгибаясь вверх при увеличении влажности и опускаясь вниз при наступлении сухой погоды. Поэтому нередко ветки эти используют вместо барометров. Ветку на обручи разрезал вдоль на две части и вымачивал.
Замки для обручей изготавливал сам - это очень ответственное дело, абы кого подпускать нельзя. Сначала в местах посадки на бочку, следует определить размеры окружностей остова, немного прибавить запах концов в замке и, с учетом этого, отобрать необходимое количество, требуемую длину и сечение. Всё по науке. Не менее важная часть - разминка обруча перед работой. Сперва руками, а после киянкой на круглой колодке. Проминаю на небольших участках чтобы почувствовать его гибкость. Ежели она не ощущается, то древесина начинает потрескивать, значит непременно снимаем слой древесины с внутренней стороны. Но! Тут, важно не переусердствовать.
Пропаренную и промятую заготовку опоясываю вокруг остова бондарной посуды, перехлестываю концы, на которых провожу карандашом поперечную линию, которая станет ориентиром при вырезании элементов шипового замка. Концы заготовки, расположенные за пределами этих линий, срезаю на ус. Затем вырезаю крючкообразные шипы - один справа, другой слева. То есть, они расположены относительно друг друга как бы в зеркальном изображении. На некотором расстоянии от каждого шипа делаю неглубокие зарубки под острыми углами к продольной оси. На участке, ограниченном шипом и срезом, снимаем слой древесины на небольшую глубину. При вязке обруча в эти углубления я заправлю концы.
Но для крупных бочек шиповой замок слабоват, так что для них буду резать наш луховской замок повышенной прочности, такой по прочности почти не уступает железным. Размечаю обруч и удаляю часть, отмеченную треугольником, в результате у нас образуется выступ, которым один конец обруча зацепляется за другой, где предусмотрен аналогичный зацеп. Второй треугольник не вырезаю и поскольку часть ленты остается в неприкосновенности, замок получается очень прочным. Дальше, работая полукруглой стамеской, формирую жёлоб. Ленту переворачиваю на выпуклую сторону и на ней делаю второй жёлоб. Замок готов. Говорил больше! Теперь переворачиваю ленту и на внутренней стороне в районе метки на другом конце обруча режу точно такой же замок. Треугольники как бы оказываются на противоположных краях ленты. Чем точней вырезать обе части замка, тем прочней соединение. Почти готово...
Тут вот ещё в чём дело - обычные бочки, выпуклые, нам не осилить. Это я сразу Ярославу сказал, а вот цилиндрические просты для изготовления, хотя по качеству уступают выпуклым. При небольшой усушке на них обручи не подтянуть. Зато клёпки для них представляют собой прямоугольные желобчатые дощечки - никакой мороки. Делать легко, но сложно соединять обручами. Ещё проще в изготовлении конические бочки. У них верхние и нижние части различных размеров, поэтому при натягивании обруча на широкую часть достигается очень прочное стягивание клепок. Поэтому, для шаровой мельницы мы изготовили небольшие цилиндрические бочки с толстыми клёпками из пальмы дум, для вымачивания глины и охлаждения дистиллятора - конические с клёпками из молочая. Остальную мелочь вроде вёдер, ушат и шаек я и вовсе не считал.
Расчёты клёпок мы проводили по силуэтам наклеивая листа папируса на дощечку. Изготовили двенадцать шаблонов, посредством которых определяли направление и угол скоса боковой кромки, а также кривизну поверхности. Пропорциональные шаблоны! Вот! Хитрое словечко какое. А у моих мужиков эти доски по-простому зовутся - бондарные скобы. Вещица первейшей важности - с её помощью контролируют кривизну выпуклой поверхности клепки, определяют скосы боковых кромок и ширину клепок у торцов. Скоба известна много столетий и чем она точней, тем лучшей выйдет бочка иль ведро. У меня в мастерской скоб больше сотни под вёдра, шайки, лейки бочонки одно, двух и трёх вёдерные...
Теперь сами клёпки или лады. Тут я использовал нижнюю часть старой акации. По уму древесину под клёпки надо заготавливать за год, а лучше за два, да сушить в зерне. Проблему с не совсем походящей влажностью я обрисовал, и сообща мы споро её решили: Иван Петрович подобрал раствор из соды и спирта, с добавкой жира, чтобы выдержать дерево до нужной гибкости, а Ярослав Александрович высушивал клёпки до нужной влажности в особом котле для пропаривания клёпок. Очень хорошие люди собрались божьим проведением. Как говорят фрацузы - belles paroles ne font pas bouillir la marmite! (красивые слова в горшке не кипятить).
А Ярослав то всё по науке делает - взвешивает клёпки, очищает от заусенцев, опила, после чего торцы закрывает смолой и снова взвешивает.А я-то по-простому, по-нашему привык: если оставленная рубанком тонкая стружка легко сминается - значит-с, материал влажный. Если стружка ломается и крошится, это указывает на то, что дерево довольно сухое. Если же выкрошивается сама древесина, значит-с, клёпки пересушили.
Первый инструмент бондаря - круговой рубанок-горбач. В отличие от столярного горбача, бондарный имеет направляющую доску, которая скользит во время работы по торцу бондарной посуды и обеспечивает постоянную ширину зачищаемой поверхности, а диаметр подошвы зависит от внутреннего диаметра остова бочки.
Наконец, сбили колоду для шлифовки клёпок. Инструмент для их нарезки называется - уторник. Он немного напоминает круговой горбач - также имеет направляющую планку, что во время работы упирается в торцы клепок и скользит по ним. В уторнике выдолблено два сквозных, расположенных перпендикулярно друг другу отверстия. В первое - вставлен подвижной брус с закреплённым в нём резцом, во второе - зажимный клин, с помощью которого выдвигаемый на различную высоту брус с резцом фиксируется в нужном положении. Благодаря этому, можно нарезать уторы на различном расстоянии от края.
Следующий инструмент, что нам пришлось ладить - натяг.Как понятно из названия, с его помощью на остов надевают уторные обручи. Он состоит из деревянного бруска с рукояткой на одном конце и металлическим крючком на другом. При надевании на бочку или кадку обруч зацепляют крюком, а торец деревянного бруска упирают в край посуды, предварительно стянув остов с помощью ворота веревкой. Нажав на рукоятку, часть обруча натягивают на край клепок. Затем его передвигают вдоль борта и натягивают на остов все остальные участки обруча. Для набивки и осадки деревянных обручей сделали набойку из древесины дум.
Перекусили и сидим с Мартином, проверяем, плотно ли предварительно стянутые клёпки сошлись краями. Так вот-с, чтобы добиться контакта по всей боковой поверхности, нужно или добавить клёпку, или напротив вытащить лишнюю и уже после ставить обруч. Сцепка ленты у меня наработана - сгибаю её в кольцо, завожу друг за друга уступы замка, образовавшиеся в результате удаления треугольников, и заправляю концы ленты в желоба. Готовый обод сперва на бочку насаживаю руками, а после подравняв легкими ударами молотка торцы остова, до упора насаживаю набойником...
На малую бочку ставлю три обруча, на большую пять. Вот так-то, бочка вроде и простая с виду, а хитростей в ней как бирюлек у дурака!
Спешим с Мартином. Спешим-с! Да не без греха, криво косо, мне бы мастера за такую работу слова доброго не сказали. Да-с. Ну да ничего. У нас то, что главное? Чтоб не рассыпалась, не вино держать. К тому же, с каждой собранной бочкой клёпки ровней выходят. Инструментом, колодками да скобами разживаемся помаленьку, сами бочки ловчей собираем. Иван тут давеча заявил, что чем столько инструментов и приспособлений делать, проще бочку из баобаба выдолбить. Так я ему предложил попробовать, поучить нас уму-разуму!
- Ростом с Ивана, а умом с болвана! Не знаешь, кто таков, а?
Ишь ты, обиделся! Некоторым со стороны кажется, что бочку из клёпок дольше делать, чем выдолбить. Это, конечно, не так. Если использовать разделение труда, то бочка из клёпок вдвое быстрей делается, не говоря о том, что сборные бочки и легче выходят и прочней.
***
Мартин:
Ох, долго же мы с оснасткой для бочек возились! Нет, я имел общее представление о том, как их делают, но у нас то, во-первых, с деревянными обручам их уже лет сто не делали, а во-вторых, столько подводных камней всплыло! Без знаний и сноровки герра Павла, я бы не стал браться за столь непростые изделия, долбил бы в самом деле, как герр Иван предложил.
Два дня у нас ушло на полноценный верстак, совмещенный с колесней, благодарствуем герру Ярославу за чертеж. Стол для столярных работ состоял из верстачной доски и подверстачья, а по-другому - несущей рамы. Верстак оснастили фронтальными и торцевыми тисками, с помощью которых фиксировались заготовки, причём торцевые тиски сделали по ширине стола из прочной и массивной доски. В крышке стола и деревянных губках тисков насверлили отверстия, которые предназначались для установки прижимов и упоров различного сечения и высоты. Расставив упоры в нужной конфигурации, между ними можно закрепить деталь и поджимать её винтовым механизмом тисков. Исходя из толщины деревянной детали, можно использовать упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.
Высота верстака чуть больше метра, длина два двадцать, а ширина метр. За таким будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению. Крышку мы изготовили не из молочая, а из досок акации потратив много сил на выстругивание, прифуговку кромок, склеивание и выравнивание. Раму собрали на шипах из массивного бруса. Под столешницей оборудовали две полки для инструмента. Роскошный и достойный мастера инструмент. Благодаря верстаку наши дальнейшие работы значительно ускорились. Нельзя не отметить помощь герра Ивана. Использовав сваренный им клей и кожу, мы, измельчив несколько видов имевшихся у нас абразивов, изготовили наждачную шкурку разной зернистости и деревянные колодки с зажимами.
Первым изделием, сделанным на верстаке, стало двухметровое колесо для привода.Обод, ступицу, шипы и подшипники делали только из пальмы дум, все остальное из молочая и акации. Колесо собиралось из косяков длиной двадцать восемь сантиметров. Павел обрабатывали их по шаблону с помощью рубанков горбылей, а после шлифовал колодой. Иван же с внутренней части косяка высверливал отверстия для установки туда спиц, а в торцах для соединения их меж собой. Я тем временем, занялся самыми ответственным элементом колеса - ступицей.После обточки заготовки по шаблону на станке, в центре, по продольной оси просверлил отверстие под ось. В средней, утолщенной части предварительно наметил циркулем и выдолбил гнёзда для шестнадцати спиц. С помощью клея и киянки насадил на ступицу спицы, сделав 'репей'. В отверстие по центру верстака мы установили шип, на который насадили 'репей'. Косяки на спицы одевали вдвоём, заодно соединяя их меж собой шипами. Без всякого сомнения, это был самый сложный этап сборки. Но мы справились, и слава Господу до наступления ночи успели собрать это колесо. Используя упоры прочно стянули его верёвкой по ободу, чтобы за ночь клей смог как следует схватиться. Нет никаких сомнений, без рубанков и верстка мы привозились бы с таким сложным изделием не мене трёх дней.
Помол шихты для глазури оказался трудной работой, бесполезно отнимающей время, и герр Ярослав решил, что ждать запуска ветряного привода нерационально, что было очевидно не только ему. Поэтому на следующее утро мы стали ладить привод для мельниц, на что у нас ушёл весь день.
Доделали пружинную дробилку, всё до неё руки не доходили. То верёвок не хватало, то отверстие лень высверливать. Поднимали бревно весом в тонну с помощью рычагов. Сила удара десятки тонн. Работало оно так: брались вдвоём за ручки подвешенного к пальме бревна и как следует раскачивали его, затем мы с силой опускали его на каменное основание. За счёт силы удара и веса молот дробил самые прочные камни, а упругий ствол возвращал бревно вверх и нам оставалось приложить гораздо меньше усилий для следующего удара. Что ни говори, это оказалось много быстрей и легче, чем дробить камень вручную. При падении и дроблении камней, бревно издавало ужасный грохот, отчего поначалу наш помощник Нганго прятался в траншее. Мы так и прозвали его - Слонобой.
***
По мере изготовления деталей для ножного привода, возникла идея сделать и запитать от него же токарный станок, собирать огромную станину только под мельницы будет неоправданной тратой сил и ресурсов. Идея всем настолько пришлась по душе, что мы не пожалели потерять пару дней из-за возросшего объёма работ.
Первым собрали привод. Раму сбили из бруса толстого сечения с таким расчётом, чтобы она смогла выдержать вес двух взрослых людей, барабана и тяжёлого приводного колеса. Конструкция не представляла сложности и напоминала детский беговой барабан для игровой площадки. Разница состояла в том, что бочку сделали покрепче. Внутри, для прочности, установили крестовины, через которые проходил вал, а подшипниковый узел с роликовыми катками сделали по образцу узлов прокатных валков. Сбоку - ручки, сверху - небольшой навес от солнца. На торец вала крепилось большое колесо с ручьями, через которые усилие передавалось верёвкой на вал станка.Барабан выдавал восемьдесят-сто двадцать оборотов в минуту и, чтобы верёвки не проскальзывали на такой скорости, мы предусмотрели натяжной ролик. Опуская или поднимая рычаг с ним можно было не только натягивать верёвку, но и регулировать скорость вращения станка.
Закончив с приводом, мы взялись за основной станок, который делали из того же бруса. На утрамбованной площадке сперва собрали нижний ярус - клеть с пазами для трёх пар центральных опор. На среднем уровне мы скрепили их тремя направляющими балками с отверстиями. Боковые поверхности мы притирали и полировали особенно тщательно, так как они образовывали рельсы, между которыми перемещался суппорт, а за ним задняя бабка. Для борьбы с вибрацией и для лучшего позиционирования суппорта и бабки шпунтубелем выбрали двойной паз. В центральном рельсе сделали отверстия под резьбовые втулки. Планировалось фиксировать в них винтами шаблоны и контршаблоны, как только мы их изготовим. Поверху, третьим ярусом, опоры соединяли более лёгкими балками и укосинами, что обеспечило большую жёсткость и устойчивость всей станины. Как показало время, при высоких оборотах, или при установке тяжёлых шаровых мельниц, массивная рама здорово гасила возникающие вибрации. Длина рабочей зоны у станка ровно двести семьдесят сантиметров - под размер вала ветряка.
Закончив с рамой, между двумя парами опор, в пазы, установили узел с валом (он же шпиндель) с двумя подшипниками, для которых кольца и ролики вытачивали из прочной и тяжёлой, отлично отполированной хурмы. На шпинделе, был заранее закреплён трёхступенчатый шкив со ступенями диаметром сорок, тридцать и двадцать сантиметров. С его помощью мы легко могли изменять передаточное число от пяти до двадцати и поднимать обороты вала до тысячи. Торец вала, выходящий в рабочую зону, изготовляли шестигранным, чтобы одевать фиксировать винтом муфты-переходники под различные детали или мельницы. В широкой и массивной задней бабке установили аналогичный узел, а ниже на уровне рельсов, установили резьбовую втулку. Чтобы зафиксировать обрабатываемую деталь достаточно было поджать её бабкой и затянуть винтом.
Суппорт изготовили по образцу старого, добавив в конструкцию втулки для регулирования винтом высоты держателя и фиксирования самого резца. Держатель сделали съёмным, что позволило не только устанавливать суппорт для обработки изделий вручную, но и ставить иные оснастки. Одну мы сразу изготовили - она представляла собой деревянный шар со сквозными отверстиями, куда под углами устанавливался держатель резца и фиксировался винтом. Весьма удобное приспособление для вытачивания сосудов и цилиндров.

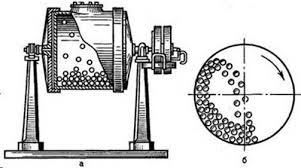

Закончив со станком, мы закрепили в торце барабана шаровой мельницы втулки под шестигранник. Внутри бочки набили небольшие прочные рейки, чтобы при вращении агатовая галька зацеплялась за них и падла с определённой высоты. Подбором камней занимался герр Ярослав, я в этом совершенно не разбираюсь или, как русские говорят, разбираюсь как свинья в апельсинах. Так много хитростей с помольными шарами - скорость вращения, количество, размеры. Вроде как, лучше иметь три небольших шара на один покрупней, знаю ещё, что чем больше размер камней, тем крупней помол. К моему сожалению, как только мы запустили станок герр Ярослав установил в него мельницу для помола шихты. Это немного замедлило работу, так как мы с герром Павлом рассчитывали на него. Однако, уже на следующий день он был в полном нашем распоряжении и скорость обработки дерева значительно возросла. Единственным неудобством было то, что кому-то из нас зачастую приходилось вращать колесо подобно белке. Как бы то не было слава господу, мы продолжили работу с ещё большим усердием.
***
Стержневая мельница использовалась лишь для измельчения глины и отличалась тем, что вместо шаров мы укладывали в бочонок выточенные из хурмы стержни, вываренные перед этим в смеси масла и воска, для большей прочности. Для просеивания глины приспособили длинную бочку, с сотнями мелких отверстий, высверленных по всей поверхности. Такой же длины бочка потребовалась для глиномялки. Отличие было в том, что это бочка не вращалась, а наоборот, прочно фиксировалась к станине, а вал с лопастями проходил через торцевые крышки с кожаными прокладками и перемешивал глину. Таким образом стенки бочки служили лишь держателем для перемешиваемой массы. Надо заметить, герр Ярослав знает толк в станках и последовательно избавляет и себя, и нас от тяжёлой ручной работы. Правда тут же нагружает новой...
В связи с вводом станка, мы увеличили производительность и за несколько дней собрали три больших конических бочки для отмучивания глины и прямоугольные ящики с покатым дном для промывки селитряной земли, после чего приступили к сборке стола для формовки кирпичей. Он представлял из себя жесткий каркас, накрытый столешницей, пресс форма из брусков под размер кирпича, по краям шип для рычага, к которому прикреплена крышка-трамбовка. Конструкция было несколько усложнена из-за не совсем понятной просьбы герра Ярослава сделать стол разборным. Неужели он куда-то собрался его перевозить?! Не понимаю. Одно хорошо для большей части оснастки у него были наготове чертежи с размерами, что здорово облегчало нам работу. Делать кирпичи на таком станке одно удовольствие - кидаем в форму ком глины и трамбуем. Поперечина под столом служит опорой для педали, толкающей рычаг с доской. Жмем на педаль, и доска поднимается, выталкивая сформированный кирпич. Не могу не отметить, что раньше, чтобы изготовить подобный станок нам бы понадобился целый день, а сейчас мы справились всего за три часа.
За две недели мы изготовили такую массу мелких деревянных деталей, что они стали для нас настоящей проблемой. Чтобы совсем не запутаться в завалах мы с герром Павлом решили их подписывать и раскладывать по группам, дабы ускорить сборку. Чертежи к этому времени мы уже перенесли на папирус. Для каждого изделия на оборотной стороне чертежа сделали сопроводительный лист, где ему присваивался номер, а рядом поле для метки. Деталь готова, значит, стоит галка. Универсальные детали складировали по размерам в подписанные ящики. К примеру, если на сосуде выжжено D-10-L-150 - там лежит нагель диаметром сантиметр и длиной пятнадцать.Аналогично маркировали болты, гайки, шкивы, ролики, подшипники. Детали покрупней подписывали цифрами, где указывали номер чертежа и номер детали, их старались собирать в одном месте. Удобно, конечно, поначалу мы против были, но герр Ярослав настоял, это он умеет, не отнять.
***
Чертежей всё больше, а стола чертёжного нет. Непорядок! Герр Ярослав был жутко недоволен, что ему при свете факелов приходилось вычерчивать чертежи на верстаке. Раму кульмана неизвестного для меня размера А2, а также щит из тонких плашек изготовили из доски молочая в целях облегчения конструкции. По верхним направляющим шпунтубелем выстругали пазы для передвижения по ней вертикальной линейки. На самой линейке также сделали паз и вклеили три резьбовых втулки - одна фиксировала вертикальное положение, вторая угловую головку, третья её наклон. В дальнейшем мы дополнили этот прибор ещё одно линейкой. Стойку под чертёжную доску сделали складной и разборной. Опорой послужили две Х образные, раздвижные стойки с пазом. Устройство стойки было таково, что доску можно было установить под любым углом от горизонтального, до вертикального. Главное же удобство этой конструкции было в его лёгкости.
Вот и бумага подоспела. Жаль, лист папируса для чертежей и записей мало пригоден, слишком много в нём неровностей и шероховатостей. Чтобы привести его в благообразный вид мы сперва разравнивали его гладилкой из рога буйвола, а заодно немного отбеливали. После чего лист пропитывали раствором гуммиарабика, а иначе тушь на листе не держалась, стекала. Как только он высыхал резали на нужные размеры. Я, к примеру, сразу записную книжку сделал, не хватало мне ещё с глиняными табличками расхаживать, словно последний нищий. Герр Ярослав попросил Джона склеить для чертежей папки на верёвочках, для чего под прессом мы из десятка листов изготовили картон. Однако, отчего-то ему даже такой, прекрасный и гладкий папирус не пришёлся по душе. Видите ли, для качественных чертежей и составления карты местности на мензуле она не подходит. Эстет!
***
Рамы для плетения циновки, аж-но три штуки, нужны нам как воздух - для ветряного привода, на лопасти! Устройство у неё нехитрое: из деревянных брусьев сбивается треугольная рама, на которую натягиваются продольные нити из крепкого шпагата. Это основа. Нити продеты также через деревянную планку с равномерно просверленными на близком расстоянии отверстиями. Берём нарезанные и заранее сшитые в полоски нужной длины листья драцены и протягиваем их под каждой четной нитью. Следующий лист протягиваем под нечетной нитью, у нас получается полотно с плетением в шахматном порядке. Для усиления кромки и крепления к лопастям по краю накладываем верёвку и прошиваем двойным стежком. За два вечера мы обычно изготавливали циновок, которых хватало лишь на одну лопасть.
